功夫不负有心人——拯救32G联想U盘成功

最近研究U盘量产U光盘,用于限制U盘的电脑。由于资源有限,找了原来的32G联想U盘来测试。

功夫不负有心人——拯救32G联想U盘成功

通过ChipGenius芯片精灵v4.21.0701版检测,参数如下:

设备描述: [E:]USB 大容量存储设备(Lenovo USB Flash Drive)
设备类型: 大容量存储设备

协议版本: USB 2.10 <- 提醒:该设备支持USB3.0规范,将其连接到USB3.0接口可提高其性能
当前速度: 高速(HighSpeed)
电力消耗: 300mA

USB设备ID: VID = 17EF PID = 3875
设备序列号: AA00000000015022

设备供应商: SMI Corporation
设备名称: USB DISK
设备修订版: 1100

产品制造商: Lenovo
产品型号: USB Flash Drive
产品修订版: 1100

主控厂商: SMI(慧荣)
主控型号: SM3267AE – ISP 170110-0AE
闪存识别码: 983AA4937A50 – KIOXIA(铠侠) TH58TFG8DFLBA4 – 2CE/单通道 [MLC-16K] -> 总容量 = 32GB

可能的闪存型号
——————
[2CE]TH58TFG8DFLBA4C x 1片/通道 x 1通道
[2CE]TH58TFG8DFLBA4 x 1片/通道 x 1通道

闪存识别码映射表
——————
[通道 0] [通道 1]
983AA4937A50 ——–
983AA4937A50 ——–
——– ——–
——– ——–
——– ——–
——– ——–
——– 400140024004
4859FFFFFFFF ——–

如图:

功夫不负有心人——拯救32G联想U盘成功

识别的信息非常的全,于是找到了SM3267AE_2.5.54开始量产,在读出数据后,经过一翻设置,鬼死神差的将电流消耗设置为了500mA。

功夫不负有心人——拯救32G联想U盘成功

没想到刚开始都有盘符,重新插入后只有USB设备,显示USBstor驱动启动不了设备了,更没有盘符出来,换电脑换接口都是一样的结果。

重新量产也无法找到设备,心想这回完了,于是网上找资料。说是可以短接识别。

拆开开始短接,没想到,短接时将主控芯片两个数据脚的锡点压到一堆了,插入检测显示一下设备又没了,重插结果一样。

功夫不负有心人——拯救32G联想U盘成功
心有不甘,普通焊接太小无法完成,于是网购焊台、电烙铁、助焊油,三天到货,将两个接触点涂上焊油,烙铁加接成功分离。

继续进行短接,但主控芯片太小试了几次短接都不成功,于是在主存储芯片上第29~32脚进行短接,试了几次终于成功找到设备。

短接U盘电路板数据脚插入电脑,找到设备时立即取开,否则又消失了。

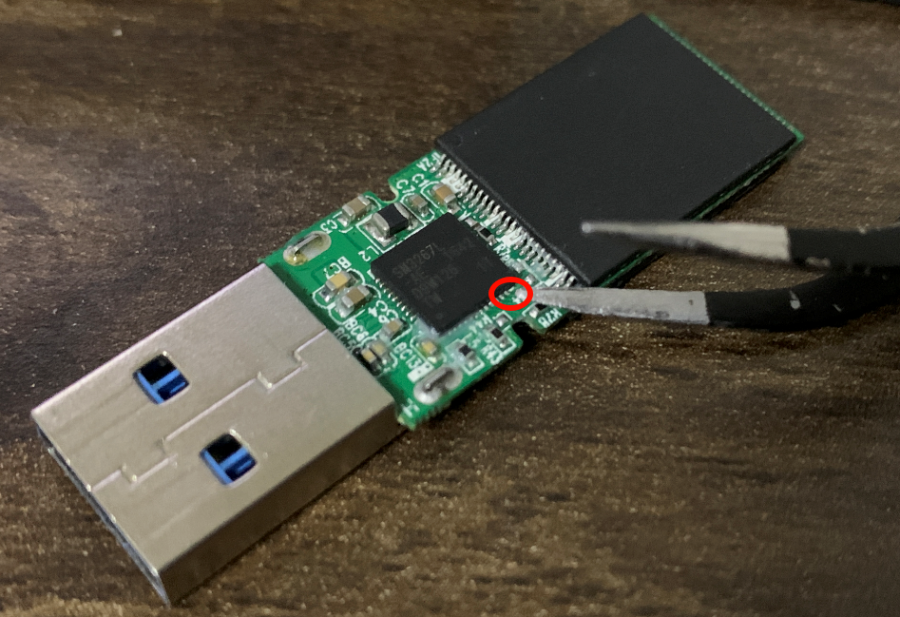

功夫不负有心人——拯救32G联想U盘成功

短接主控芯片

功夫不负有心人——拯救32G联想U盘成功

短接存储芯片



找到设备后,容量为0M,选择SM3267AE_2.5.54的扫描USB,找到容量后即可开始量产。如果一次失败,不要取U盘,继续重新量产。

我的是之前读取的存储设置,只将电流改回了300mA,成功完成量产。

功夫不负有心人——拯救32G联想U盘成功
这次教训太深刻了,不过也学到了如果最坏情况拯救U盘的方法,学会了如何短接U盘芯片触点,也收获了焊台、电烙铁、助焊油等装备,可以研究更多数码设备了。

正文完
